經常接觸電纜的人知道，電力電纜的線芯結構中有等芯和非等芯之分。等芯電纜即是等截面積是一樣的電纜，而非等芯電纜比如：3+1芯，3+2芯，4+1芯之類的電纜。那么我們常遇到的5芯電力電纜中，3+2芯電纜與4+1芯電纜有什么不同呢?鄭州電線電纜廠家-河南太平洋線纜從他們的用途、性能上詳細介紹

　一、什么是五芯電纜

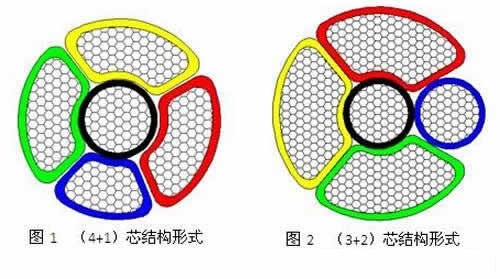

五芯電纜就是有五個相互絕緣的塑料護套或鋼鎧加塑料護套芯線組成一根電纜，五芯電纜從導體的截面上分，可以生產四大一小(4+1芯)、三大二小(3+2芯)以及五芯等截面系列的電纜;但是對于5芯電纜多數是應用4等芯+1芯的這樣構造。

五芯電纜顏色：標準五芯電纜線一般分為五種顏色：黃色、綠色、紅色分別接A、B、C三條相線絕緣芯線，藍色接零線(N)，黑色接地線(E)。

二、YJV3+2芯電纜和YJV4+1芯的相同點

YJV3+2電纜和YJV4+1電纜都用于低壓三相五線制輸電中，在相同外界條件下這兩種結構電纜載流量差別不是太大;組成產品所用原材料基本相同。

三、YJV3+2芯電纜和YJV4+1芯的區別

YJV3+2芯，住宅進戶線多半選用此線，而對于用電設備多為三相負荷，或者三相較平衡的地方，中性線電流很小，此時選用芯線規格為3+2的，多用于工業，例如工廠(大部分設備為三相電機)。3+2電纜的3就是三根相線線的直徑一樣大而且在這根電纜中直徑也是大的，2就是零線和和接地線，其中一根線用于接零線(N為中性線，直徑相對3根相線要小)、另一根線用于接接地線(PE為接地保護線，直徑相對3根相線也要小)。

YJV4+1芯，大部分設備為單相用電，容易出現三相不平衡導致中性線電流相對比較大，此時選用4+1芯線規格的，可用于任何負載的電路。4+1電纜的4就是三根相線和零線的直徑一樣大，1就是PE接地線單獨是一個直徑;4+1 就是一條電纜由4根線，其中一根線用于接火線(L1相線)，一條線用于接零線(N中性線)，一條線用于接接地線(PE接地保護線)也行。

四、YJV3+2芯電纜和YJV4+1芯的選型

從經濟方面考慮，相線截面相同的3+2電纜肯定比4+1的電纜成本要低一些的，畢竟節省導體的用量。但在選用的時候，不但要考慮經濟因素，還要考慮負載平衡和三次諧波對中性線電流的影響。如果中性線截面選小了，顯然不適合4P的斷路器，但3P+1的無法負責N線的過載保護。九十年代初期推出的3+2芯不能滿足需要，中性線截面太小造成過載跳閘，目前已廣泛使用4等芯+1接地芯結構;設計院要求地芯截面不得小于16mm2，當相線截面大于等于35mm2時，那么接地芯截面就為相線截面的一半。

       所以綜合以上要求，設計3+2電纜4+1電纜結構時接地線和中性線的截面為相線截面的一半為宜。

以上就是關于5芯電力電纜：YJV3+2芯與YJV4+1芯電纜的介紹，為滿足不同用戶的需求，鄭州電線電纜廠家-河南太平洋線纜有限公司（http://www.dazhouzm.cn）為您的五芯電力電纜有：YJV5等芯電纜，YJV3+2芯電纜，YJV4+1芯電纜，5芯電力電纜型號規格齊全，電力電纜現貨，國標保檢測，多倉庫就近發貨，電纜廠家直銷，價格更自主!歡迎新老客戶詢價采購!
